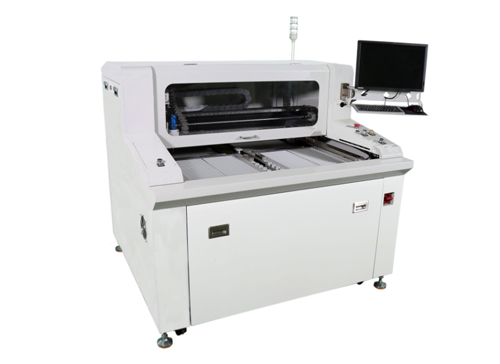

產品名稱：CR-2000系列 電路板切割機
產品型號：CR-2000系列
發布日期：2021-6-19
■CR-2000系列 電路板切割機 技術指標1-1
機器平臺 | |
CR-2000 上/下集塵 | 雙工作臺 |
CR-2000L 上/下集塵 | 雙工作臺 |
生產性能 | |
CR-2000 上/下集塵 | 加工范圍 330*330mm |
CR-2000L 上/下集塵 | 加工范圍 500*400mm |
| 軟件功能 |
| 人性化軟件界面，操作簡單，易學好用 |
| 標配基準點補償功能，有效避免定位誤差 |
| 新增更多切割模式，可進行各種不規則PCB切割 |
| 新增離線編程模式，可實現不占用機臺離線編寫切割路徑 |
| 提供左右加工區，可同時執行取放料及加工切割動作，大幅增加產能 |
| 軟件具備CCD導圖離線編輯功能 |
| 切割程序掃描二維碼下載功能 |
| 切割治具二維碼識別功能 |
| 切割產品追溯功能 |
可選功能 | CR-2000 | CR-2000L |
CAD圖形導入功能 | ※ | ※ |
自動換刀功能 | ※ | ※ |
上集塵模式 | ※ | ※ |
刀具檢查 | ※ | ※ |
切割程序掃描二維碼下載功能 | ※ | ※ |
切割產品追溯功能 | ※ | ※ |
切割治具二維碼識別功能 | ※ | ※ |
5HP集塵機 | ○ | ○ |
輔助工具列 | ○ | ○ |
條碼追溯功能 | ※ | ※ |
像素運算移動 | ○ | ○ |
安全光柵 | ※ | ※ |
急停按鈕 | ○ | ○ |
安全門鎖 | ○ | ○ |
安全門開關 | ○ | ○ |
注：※：選配； ○：標配
■CR-2000電路板切割機技術指標1-2
基板處理 | |||
PCB零件高度 | Top面15mm,Bottom面45mm | ||
PCB厚度 | 0.5-3mm | ||
銑刀直徑 | 0.8-3mm | ||
切割精度 | ±0.1mm | ||
重復精度 | ±0.01mm | ||
定位精度 | ±0.01mm | ||
軸 數 | 4軸 | ||
驅動速度 | XY 1000mm/s,Z 500mm/s | ||
切割速度 | 0-100mm/s可調（根據實際情況設定） | ||
主 軸 | 德國高速電主軸，Max 60000rpm | ||
切割模式 | 直線，L形線，U形線，圓弧，圓，五點線，六點線 | ||
| 軟件版權 |
| Windows 7或Windows 10 |
| 切割點離線編輯軟件； |
| 正版視覺開發軟件 OP evision |
| 標準切割機軟件 |
硬件配置 |
整體焊接機架,運行穩定 |
研磨級滾珠絲杠模組,定位精度±0.01mm |
高速電主軸,最大轉速60000rpm |
工業電腦,穩定抗干擾 |
200-500萬像素工業相機 |
施耐德電氣控制 |
高精度運動控制卡 |
安裝要求 | |
機器重量 | 600KG/ 680KG |
設備尺寸 | 1800*1450*1300mm/1800*1450*1500mm |
電源要求 | 三相380V，15A |
氣壓標準 | 大于5KG 氣壓 |

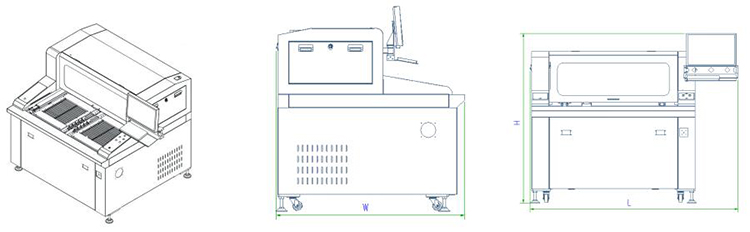

■CR-2000電路板切割機 尺寸
尺寸規格 | CR-2000 | CR-2000L |
高度（H：） | 1800mm | 1800mm |
深度（L：） | 1450mm | 1450mm |
寬度（W：） | 1300mm | 1500mm |
